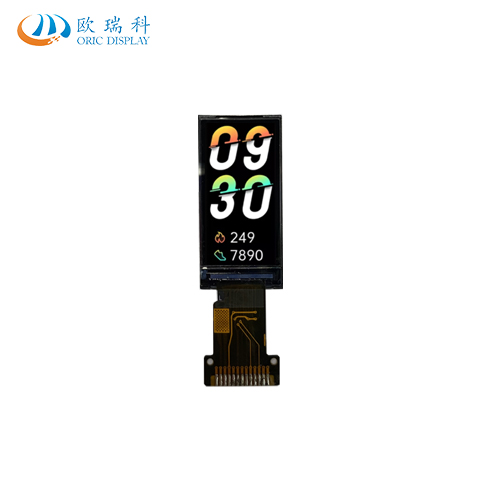

TFT液晶屏显示及作用原理
现如何这个社会被五彩缤纷的LCD显⽰屏充斥着，那么你对TFT液晶显⽰屏的⼯作原理了解多少?⼀起来了解⼀下TFT
液晶屏的⼯作原理。
TFT液晶屏显⽰原理：液晶显⽰的原理基于液晶的透光率随其所施电压⼤⼩⽽变化的特性。当光通过上偏振⽚后，变成
线性偏振光，偏振⽅向与偏振⽚振动⽅向⼀致，与上下玻璃基板上⾯液晶分⼦排列顺序⼀致。当光通过液晶层时，由于
受液晶折射，线性偏振光被分解为两束光。
⼜由于这两束光传播速度不同(相位相同)，因⽽当两束光合成后，必然使振光的振动⽅向发⽣变化。通过液晶层的光，
则被逐渐扭曲。当光达到下偏振⽚时，其光轴振动⽅向被扭曲了90度，且与下偏振⽚的振动⽅向保持⼀致。这样，光线
通过下偏振⽚形成亮场。
加上电压以后，液晶在电场作⽤下取向，扭曲消失。这时通过上偏振⽚的线性偏振光，在液晶层不再旋转，⽆法通过下
偏振⽚⽽形成暗场。可见液晶本⾝不发光，在外光源的调制下才能显⽰，在整个显⽰过程中，液晶起到⼀个电压控制的
光阀作⽤。
TFT的⼯作原理则可简述为：当栅极正向电压⼤于施加电压时漏源电极导通，当栅极正向电压等于0或负电压时漏源电
极断开。漏电极与ITO象素电极连结，源电极与源线(列电极)连结，栅极与栅线(⾏电极)连结。
液晶显⽰器需要电压控制来产⽣灰阶。TFT利⽤薄膜晶体管来产⽣电压，以控制液晶转向的显⽰器。在上下两层玻璃间
夹着液晶, 便会形成平⾏板电容器，它的⼤⼩约为0.1pF，但是实际应⽤上这个电容并⽆法将电压保持到下⼀次再更新画
⾯数据的时候，也就是说当TFT对这个电容充好电时它并⽆法将电压保持住, 直到下⼀次TFT再对此点充电的时候(以⼀
般60Hz的画⾯更新频率, 需要保持约16ms的时间)。
因此⼀般在⾯板的设计上, 会再加⼀个储存电容CS(storage capacitor ⼤约为0.5pF), 以便让充好电的电压能保持到下⼀
次更新画⾯的时候。不过正确的来说, 长在玻璃上的TFT本⾝,只是⼀个使⽤晶体管制作的开关。它主要的⼯作是决定
LCD source driver上的电压是不是要充到这个点来，⾄于这个点要充到多⾼的电压, 以便显⽰出怎样的灰阶，都是由外
⾯的LCD source driver来决定的。
